Фасадный дюбель ДС-2 класса стандарт

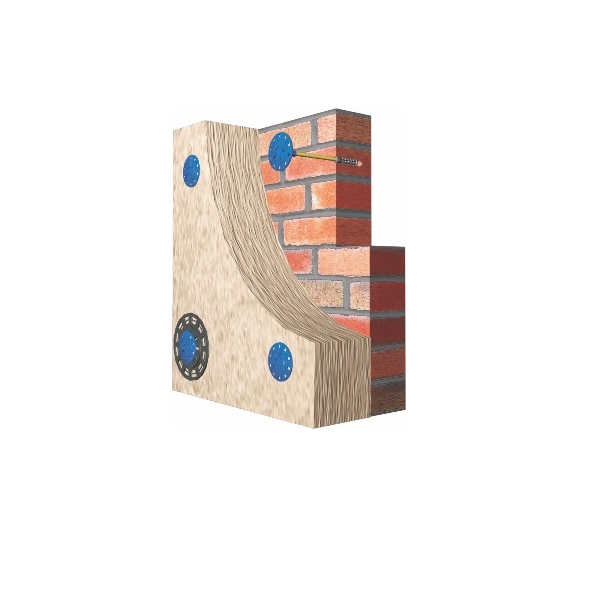

Дюбель фасадный ДС-2 используется в составе систем утепления, для крепления теплоизолирующих материалов, штукатурных и облицовочных слоев к стенам зданий из бетона, кирпича и других материалов.

ДС-2 - это универсальный дюбель, изготовленный из материалов высокой прочности. Подходит для всех видов фасадных систем, всех видов стеновых поверхностей, для любой теплоизоляции.

Основные преимущества фасадного дюбеля ДС-2

• Низкая теплопроводность: отсутствие мостиков холода в системе утепления фасада, что позволяет сократить толщину теплоизоляции на 15-20% в сравнении с дюбелем со стальным сердечником.
• Длительный срок эксплуатации: не менее 50 лет с гарантией завода-изготовителя.
• Широкий размерный ряд: возможность подобрать крепёж для нужд каждого Клиента.

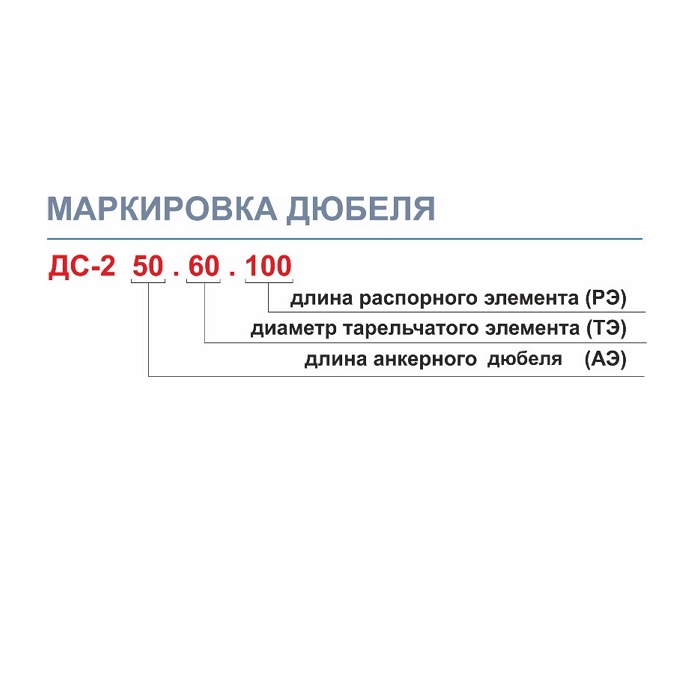

Длина распорного элемента анкера определяется как сумма длины анкерного элемента (50, 80 или 100 мм) и толщины слоя утеплителя.

Анкерный элемент на всю его длину должен входить в несущий слой стены.

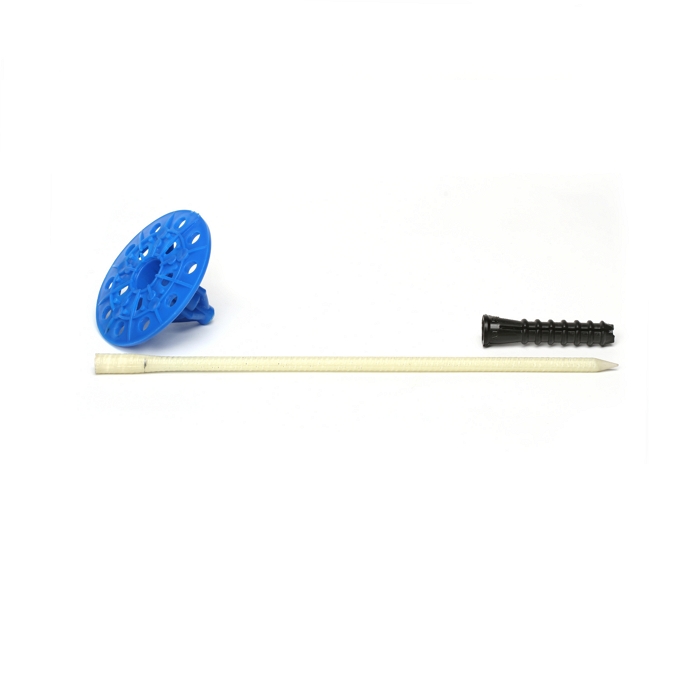

Дюбель ДС-2 состоит из следующих элементов:

• Тарельчатого элемента (ТЭ)

Изготовлен из полиэтилена высокой плотности. Диаметр держателя - 60 мм. Возможна установка совместно с расширительной шайбой из полиэтилена высокой плотности диаметром 100 мм (Ш100) для крепления теплоизолирующего слоя из материалов с большой деформативностью.

• Стеклопластикового распорного элемента (РЭ)

Стержень диаметром 5,5 мм с анкерным уширением, выполняющим функцию головки.Создаёт распирающее усилие в анкерном элементе для закрепления дюбеля в основании и объединяет анкерный (АЭ) и тарельчатый (ТЭ) элементы дюбеля.Обеспечивает конструкции низкий коэффициент теплопроводности и отсутствие коррозии.

• Анкерного элемента (АЭ)

Предназначен для закрепления дюбеля в материале основания.

Изготовлен из высокопрочного полиамида. Длина 50, 80 и 100 мм.При креплении анкера следует учитывать, что минимально необходимое количество дюбелей для крепления теплоизоляции составляет 5-6 шт. на квадратный метр утепляемой стены

Выбор крепления при установке фасадного дюбеля ДС-2

Дюбель ДС-2 с анкерным элементом длиной 50 мм рекомендуется для установки в несущие стены из полнотелого кирпича и тяжелых бетонов.

Дюбель ДС-2 с анкерным элементом длиной 100 мм рекомендуется для установки в основания из малопрочных стеновых материалов (пенобетон, газобетон) с плотностью ниже 600 кг/м³.

Рекомендации по установке дюбеля

Через слой утеплителя в стене просверлите отверстие диаметром 10 мм (+0,4 мм).

Глубина отверстия в несущей стене должна быть: 60-70 мм для анкерного элемента длиной 50 мм, 90-100 мм для анкерного элемента длиной 80 мм, 110-120 мм для анкерного элемента длиной 100 мм.

Вставьте собранный дюбель в полученное отверстие (анкерный и тарельчатый элементы должны быть надеты на стеклопластиковый стержень).

Забейте выступающую часть распорного элемента до уровня тарельчатого элемента.
